| Brand Name: | ANS |
| Model Number: | ANS-RCBO-32A |
| MOQ: | 1pc |
| Price: | USD |
| Packaging Details: | standard export package |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

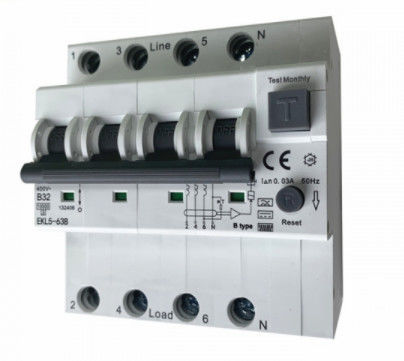

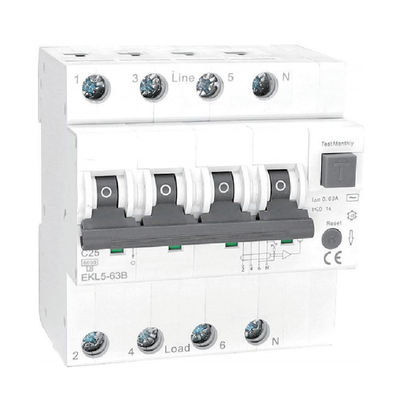

B Type RCCB with Overcurrent protection Type B RCBO 4 poles B32 MCB RCD Circuit Breaker
Technical Data
| Mode | Electronic | ||||||||||||||||||||||||||||||
| Type Rated current In |
B16,20,25,32,40,50,63A | ||||||||||||||||||||||||||||||
| Poles | 2P(1P+N),4P(3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| Rated voltage Ue Insulation voltage Ui |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| Rated frequency | 50/60Hz | ||||||||||||||||||||||||||||||
| Rated residual operating current(I△n) | 30,100,300mA | ||||||||||||||||||||||||||||||
| Break time under I△n | ≤0.1s(S type ＜0.5s) | ||||||||||||||||||||||||||||||
| Rated breaking capacity | 6,000A | ||||||||||||||||||||||||||||||
| Energy limiting class | 3 | ||||||||||||||||||||||||||||||
| Rated impulse withstand voltage(1.5/50) Uimp | 4,000V | ||||||||||||||||||||||||||||||
| Dielectric test voltage at ind.Freq. for 1min | 2kV | ||||||||||||||||||||||||||||||
| Pollution degree | 2 | ||||||||||||||||||||||||||||||
| Thermo-magnetic release characteristic | B,C | ||||||||||||||||||||||||||||||
Application
Mechanical Features
| Electrical life | 4,000 Cycles | ||||||||||||||||||||||||||||||
| Mechanical life Contact position indicator |
10,000 Cycles Yes |
||||||||||||||||||||||||||||||
| Protection degree | IP20 | ||||||||||||||||||||||||||||||
| Reference temperature for setting of thermal element | 30℃ | ||||||||||||||||||||||||||||||
| Ambient temperature (with daily average≤35℃) | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| Storage temperature | -25℃~+70℃ | ||||||||||||||||||||||||||||||
Installation
| Terminal connection type Terminal size top/bottom for cable |
Cable/Pin-type busbar/U-type busbar 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| Terminal size top/bottom for busbar | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| Tightening torque | 2.5Nm 22In-lbs | ||||||||||||||||||||||||||||||
| Mounting | On DIN rail EN60715(35mm) by means of fast clip device | ||||||||||||||||||||||||||||||
| Connection | From top | ||||||||||||||||||||||||||||||
| Auxiliary contact | EKM1-OF | ||||||||||||||||||||||||||||||
| Alarm contact Shunt release |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| Lagging Angle 0° |
I△n＞0.01A 0.35I△n≤I△≤1.4I△n |
I△n≤0.01A 0.35I△n≤I△≤2I△n |
|||||||||||||||||||||||||||||
| 90° | 0.25I△n≤I△≤1.4I△n | 0.25I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
| 135° | 0.11I△n≤I△≤1.4I△n | 0.11I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
Certification:TUV
|
|
